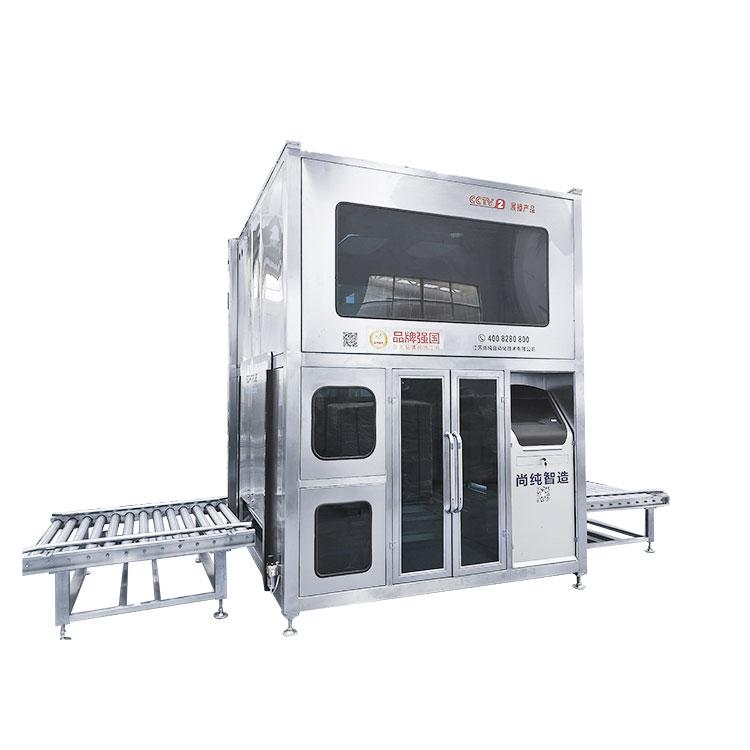

200L 1000L vizuálny plne automatický plniaci stroj

(Vzhľad zariadenia sa bude líšiť v závislosti od prispôsobenej funkcie alebo technickej inovácie v závislosti od fyzického objektu.）

Somtrue je profesionálny výrobca, ktorý sa zaviazal poskytovať celosvetovým zákazníkom lepšie produkty a služby. Náš 200L 1000L vizuálny plne automatický plniaci stroj je nielen dobre prijatý na domácom trhu, ale získal široké uznanie aj na medzinárodnom trhu. Neustálym úsilím a neustálou inováciou spoločnosť Somtrue naďalej zlepšuje svoju technickú úroveň a výrobnú kapacitu, aby uspokojila rastúce potreby globálnych zákazníkov. Veríme, že vďaka úsiliu a spolupráci oboch strán vytvoríme lepšiu budúcnosť! Či už ide o existujúceho zákazníka alebo nového partnera, tešíme sa na spoločný rast s vami a dosiahnutie väčších úspechov a úspechov. Postavme sa spoločne tejto výzve, vytvorme väčšiu hodnotu pre zákazníkov a zdieľajme vývoj a pokrok v tomto odvetví!

Prehľad 200L 1000L vizuálneho plne automatického plniaceho stroja:

Inteligentný baliaci systém špeciálne navrhnutý pre 200L sudy v nevýbušnom prostredí pre 200L sudové balenie (vrátane podnosu). Pomocou vizuálnych vyhľadávacích úst môže realizovať automatické balenie 200L suda s automatickým otváraním, automatickým potápaním, automatickým rýchlym plnením, automatickým únikom, automatickým tesniacim krytom závitu a ďalšími celými procesmi.

Plniaca hlavná časť využíva rám na ochranu životného prostredia, ktorý môže vidieť okno, a automaticky posúva dvere dovnútra a von z vedra, čo môže pri plnení tvoriť uzavretý priestor. Elektrická riadiaca časť tohto stroja pozostáva z PLC programovateľného regulátora, váhového modulu, vizuálneho systému atď., So silnou ovládacou schopnosťou a vysokým stupňom automatizácie. S funkciou bez plnenia suda nie je povolené žiadne plnenie ústia suda, aby sa predišlo plytvaniu a znečisteniu materiálov, takže elektromechanická integrácia stroja bola dokonalým výkonom.

Pracovný princíp váženia sa používa na realizáciu kontroly množstva náplne. Čas otvorenia plniaceho ventilu je riadený programovateľným regulátorom PLC a materiál prúdi do (alebo prepravuje cez prívod čerpadla) do kontajnera. Plniace oddelenie tohto stroja realizuje rýchle plnenie a pomalé plnenie cez dvojité hrubé a tenké potrubie a pomalý plniaci prietok je nastaviteľný. V počiatočnom čase plnenia sa súčasne otvorí dvojité potrubie. Po uplynutí doby plnenia sa potápačský valec zdvihne do polohy ústia hlavne, potrubie na ropu sa uzavrie a tenké potrubie sa pomaly plní až do nastaveného celkového objemu plnenia. Automatické odstreďovanie krytu sa vykonáva na konci plnenia.

Zariadenie má systém váženia a spätnej väzby, ktorý dokáže nastaviť a upraviť rýchly a pomalý objem plnenia.

Dotykový displej môže súčasne zobrazovať aktuálny čas, stav chodu zariadenia, hmotnosť plnenia, kumulatívny výkon a ďalšie funkcie.

Zariadenie má funkcie alarmového mechanizmu, zobrazenia porúch a schémy rýchleho spracovania.

Plniaca linka má funkciu blokovacej ochrany, plnenie sa automaticky zastaví a plnenie sa automaticky zastaví, keď je náplň na svojom mieste.

Tento stroj je vybavený celým krytom, jedna strana vedra je otvorená, zachováva prirodzené vetranie; zvyšok je uzavretá konštrukcia s oknami a vybavená malou ventiláciou pre manuálne ovládanie.

Tento stroj je úplne uzavretý kryt, s tlakovým rozhraním, môže mikronabíjať zariadenie, znižovať vonkajší plyn do zariadenia.

Hlavné technické parametre:

Vizuálny polohovací systém

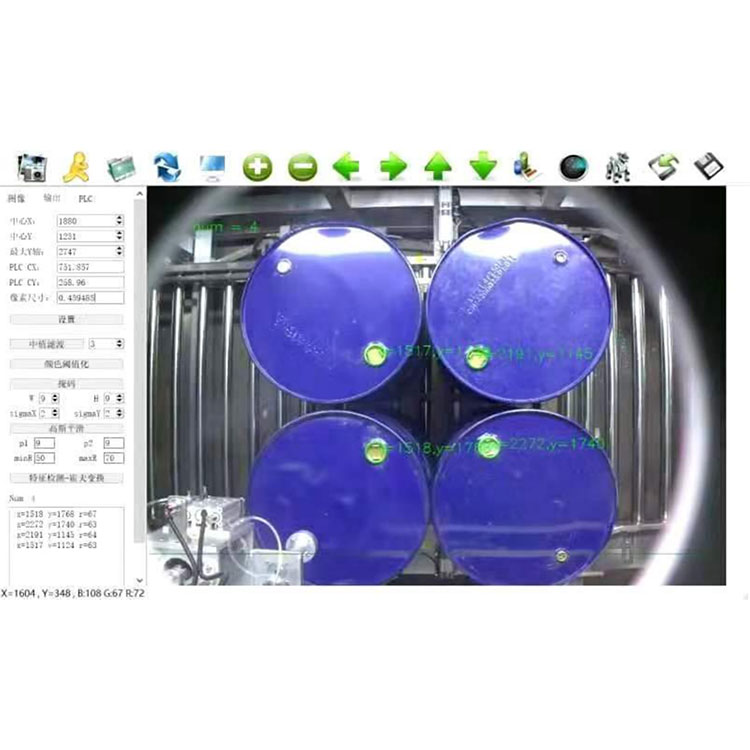

Vízia: pomocou priemyselnej inteligentnej kamery, načítanej do skrinky vizuálneho stroja na izoláciu výbuchu, aby fungovala. Z inteligentnej kamery a riadiaceho súradnicového pohyblivého systému PLC mieri plniaca pištoľ na hlavňový port. 3D súradnicový pohyblivý systém: systém vodiacich koľajníc a spomaľovací motor odolný voči výbuchu.

Hlavná funkcia:

Automatické vyhľadávanie: vizuálne určovanie polohy, vyhľadávanie súradnicového pohyblivého systému, plnenie kvapiek plniacej pištole.

Rýchle a pomalé dvojrýchlostné automatické kvantitatívne plnenie: na zabezpečenie presnosti plnenia a výrobnej kapacity;

Plniaca forma: plnenie na alebo pod hladinu kvapaliny;

Pneumatický základný ventil je vždy otvorený dokorán, pomaly pridávajte predný limit prietoku – spomaľte prietok na výstupe plniacej pištole;

Dizajn nádobky na tekutinu minimalizuje únik zvyškovej tekutiny po perfúzii;

Automatické a manuálne kvantitatívne plnenie - jednoduchá obsluha a údržba;

Funkcia automatického odlupovania - prekonáva vplyv nekonzistentných hmotnostných faktorov plniacej nádoby na presnosť;

Hodnotovo nastaviteľné kvantitatívne plnenie prispôsobené viacerým rozsahom hmotnosti;

Automatická diagnostika, poruchový alarm - zlepšenie spoľahlivosti práce systému;

Bezpečnostné blokovacie vedro na mieste, striekacia pištoľ dole; naplňte hornú časť hlavne pištole;

Samosvorné ovládanie - pred plnením vyskúšajte trysku;

Úložný priestor nastavenia produktu - môže uložiť až množstvo rôznych nastavených hodnôt hmotnosti produktov a súvisiacich perfúznych parametrov;

Detekcia tolerancie - automatická detekcia chyby plnenia;

Dotyková obrazovka-čínske rozhranie, intuitívne a pohodlné nastavenie.

Alarmové upozornenie – presné až do bodu zlyhania.

Automatický riadiaci systém

Celá linka je zložená z viacerých PLC systémov, ktoré je možné ovládať nezávisle a vzájomne sa prepojiť. Má funkcie samokontroly systému, alarm zobrazenia poruchy, presnosť, rýchlosť, výkon atď. Každý systém má svoje vlastné rozhranie človek-stroj a všetky parametre možno ovládať na rozhraní človek-stroj. Poskytnite podrobný vývojový diagram procesu riadenia potrubia a logický diagram.

Môže ukladať typ plniaceho materiálu, množstvo, dátum, hmotnosť na sud, čas skladovania a ďalšie funkcie záznamu

Plniaci systém a systém otvoreného otočného uzáveru

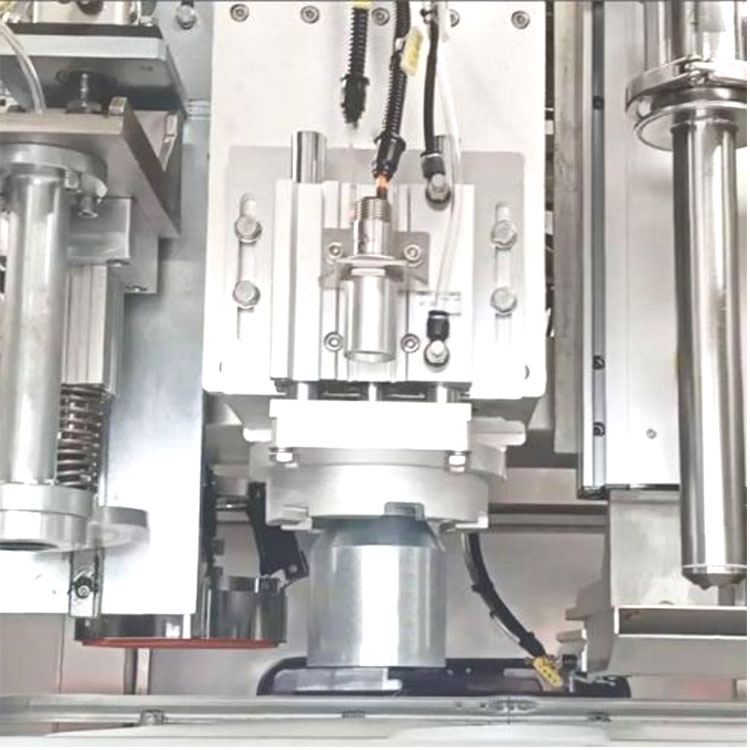

Plniaca hlava pištole: vo forme vonkajšieho blokovania sa počas plnenia automaticky ponorí do ústia hlavne (spodná časť hlavne) a po naplnení sa automaticky zdvihne. Hlava plniacej pištole má dutý dizajn a materiál je možné vyčistiť po zatvorení hlavy pištole, aby sa zabránilo rozstrekovaniu materiálu.

Spodná časť hlavy plniacej pištole je vybavená valcovou výsuvnou kvapalinovou doskou. Po naplnení sa plniaca hlava zdvihne a vysúvacia doska sa vysunie, aby sa zabránilo znečisteniu telesa baliacej a dopravnej linky materiálom. Tekutý spojovací kotúč je určený na demontáž voľnou rukou, ktorý sa dá rozobrať bez náradia a je vhodný na čistenie.

Otvorený kryt, časť krytu otáčania: pomocou patentovanej technológie spoločnosti môžete zabaliť hlavu otočného krytu a povrch valca vertikálne a môže byť hladký, ľahko sa otvára kryt a kryt otáčania, nepoškodzujte kryt, nepoškodzujte kryt , stupeň tesnenia krytu je vysoký.

Dotykový displej a vážiaci systém

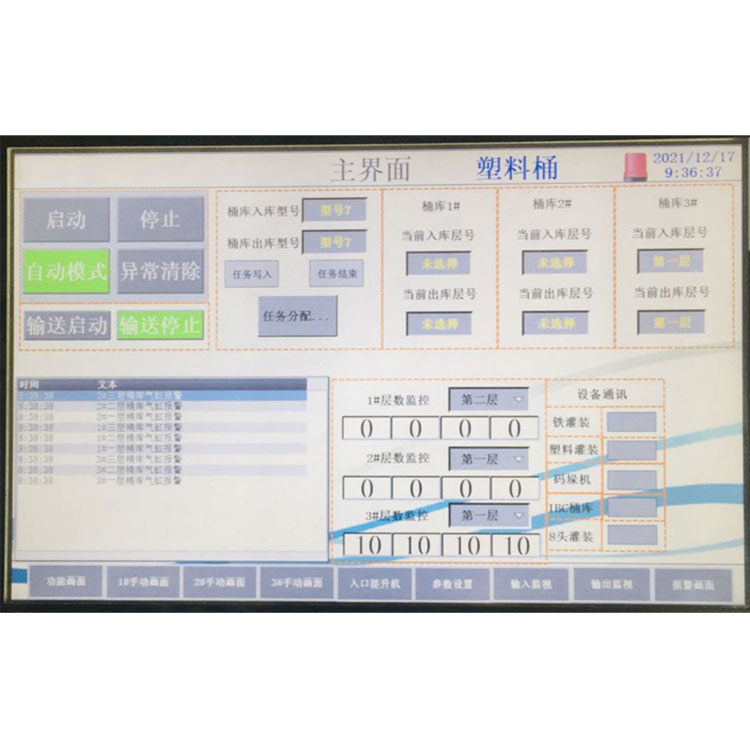

Nastavenie parametrov plnenia materiálu a ovládanie pomocou dotykovej obrazovky, jednoduché a intuitívne, so zobrazením teploty, diagnostikou porúch a alarmom, promptnou funkciou. Má funkciu programu na ukladanie pamäte, môže ukladať viacero sád parametrov a môže prezerať historické údaje. Môže automaticky vypočítať odchýlku merania a môže byť pomenovaná pre rôzne programy, zmeniť rôzne špecifikácie alebo zmeniť výrobnú kapacitu, stačí upraviť rôzne parametre, zlepšiť efektivitu práce. Vážiaci systém využíva známy senzor americkej značky na zabezpečenie presnosti plnenia. Okrem toho má systém funkciu ochrany pred olejom a snímač je vhodný na inštaláciu, demontáž a opravu.

Stôl stupnice má ochrannú funkciu, keď sa hlava pištole automaticky vráti do hlavy pištole. A chránené s maximálnym časom plnenia.

bezpečnostné blokovanie

Bezpečnostné blokovanie na mieste podávania:

Tlačidlá číslo 1 a 2 nainštalujte pri podávaní. Keď je tácka umiestnená a prepravovaná navrchu, stlačte tlačidlo # 1 a potom montážna linka nesie značku č. 1 a dodáva tácku do plniaceho zariadenia č. 1.

Ešte raz, keď je tácka umiestnená a prepravovaná na tácke, stlačte tlačidlo č.2. Potom montážna linka nesie značku č.2 a dodáva tácku do plniaceho zariadenia č.2.

Keď č. 1 sa vypustí, montážna linka ponesie značku dokončenia č. 1 a nepôjde k plniacemu zariadeniu č. 2 do ďalšej stanice.

Bezpečnostné blokovanie plnenia:

saty  exit:

Keď sa bezpečnostné dvere otvoria, pozastavte aktuálnu akciu;

Po zatvorení bezpečnostných dverí sa abnormálna kontrola prístupu odstráni a plnenie pokračuje v normálnej prevádzke.

Potápačské blokovanie:

Mimo ústia plniaceho vedra sa generuje alarm abnormálneho tlaku a plniaca hlava sa zdvihne do pôvodnej polohy a vyrieši sa manuálnym zásahom.

Výplň nadváhy:

Plniaci test plnenia nadčas, celý stroj prestane plniť, alarm, ručný zásah riešiť.

Alarm upchatia plnenia

Kamera spustí abnormálny alarm

Alarm abnormálneho prichádzajúceho a odchádzajúceho materiálu
